Produkt-Beschreibung

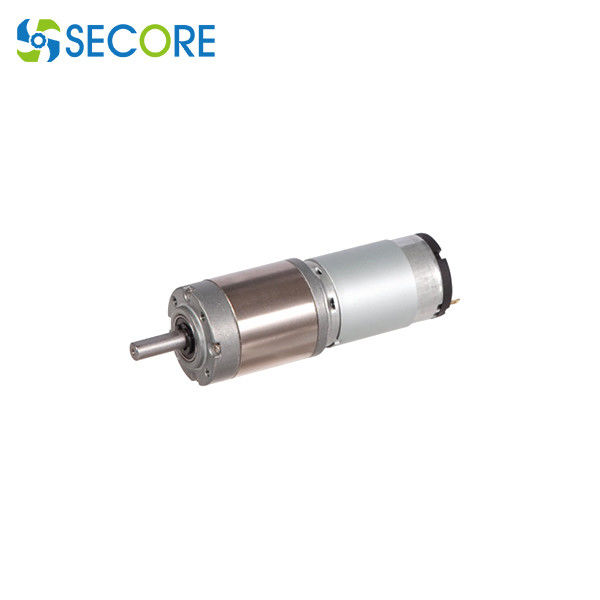

Kugellager-Geschwindigkeits-Reduzierungs-Motor, Metallgetriebe-DC-Planeten-Motor mit Abschirmdeckel
Hauptmerkmale:
Bewegungsart: Gebürsteter DC-Gangmotor
Gangart: planetarisches Getriebe
Durchmesser: Getriebe: 32mm; DC-Motor: 28mm
Gangverhältnis: 1:3.7~1:596
Kein Lastsstrom: 150mA; 85mA
Nennstrom: 530mA; 250mA
Keine Lastsgeschwindigkeit: 6500rpm
Nenngeschwindigkeit: 5290rpm; 5250rpm
Zulässiger Messbereich: 0.3N.m | 3.0N.m für S1 Arbeitszyklus
Nennleistung: 2.8W; 8W
IP-Bewertung: bis zu IP68
Getriebegeräusche: niedrig und ruhig
Metallantriebsachse: kann besonders angefertigt werden
Bewegungsname: Gangreduzierermotor, kleiner DC-Motor mit gearhead, Mikroreduzierer
Gangbewegungsgröße:
Bewegungstechnische Parameter:
| Modell |
Nennspannung |
Leerlaufdrehzahl |
Leerlaufstrom |
Nenndrehzahl |
Bewertetes Drehmoment |
Spitzenleistung |
Nennstrom |
Stalldrehmoment |
Stallstrom |
| |
VDC |
U/min |
MA |
U/min |
mN.m |
W |
MA |
mN.m |
|
| DC2847-1265 |
12 |
6500 |
150 |
5290 |
7,6 |
4,2 |
530 |
23 |
1,6 |
| DC2847-2465 |
24 |
6500 |
85 |
5250 |
7,3 |
4,0 |
250 |
23 |
0,8 |
Gangbewegungstechnische Parameter für DC2847-1265:
| Reduzierungsverhältnis |
3,7 |
5,2 |
14 |
19 |
27 |
35 |
51 |
71 |
100 |
139 |
189 |
264 |
354 |
495 |
596 |
| Zahl von Räderwerken |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| Länge (L) Millimeter |
25,7 |
25,7 |
32,8 |
32,8 |
32,8 |
32,8 |
39,7 |
39,7 |
39,7 |
39,7 |
46,6 |
46,6 |
46,6 |
46,6 |
46,6 |
| Leerlaufdrehzahl U/min |
1756 |
1255 |
464 |
342 |
241 |
186 |
127 |
92 |
65 |
47 |
34 |
26 |
18 |
13 |
11 |
| Nenndrehzahl U/min |
1426 |
1021 |
378 |
278 |
196 |
151 |
104 |
75 |
53 |
38 |
28 |
21 |
15 |
11 |
8,9 |
| Bewertetes Drehmoment N.m |
0,025 |
0,035 |
0,086 |
0,12 |
0,17 |
0,22 |
0,28 |
0,39 |
0,55 |
0,77 |
0,93 |
1,3 |
1,7 |
2,4 |
2,9 |
| Zulässige Höchstbelastung in einer kurzen Zeit N.m |
1 |
1 |
3,5 |
3,5 |
3,5 |
3,5 |
7,5 |
7,5 |
7,5 |
7,5 |
9 |
9 |
9 |
9 |
9 |
Gangbewegungstechnische Parameter für DC2847-2465:
| Reduzierungsverhältnis |
3,7 |
5,2 |
14 |
19 |
27 |
35 |
51 |
71 |
100 |
139 |
189 |
264 |
354 |
495 |
596 |
| Zahl von Räderwerken |
1 |
1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| Länge (L) Millimeter |
25,7 |
25,7 |
32,8 |
32,8 |
32,8 |
32,8 |
39,7 |
39,7 |
39,7 |
39,7 |
46,6 |
46,6 |
46,6 |
46,6 |
46,6 |
| Leerlaufdrehzahl U/min |
1752 |
1255 |
464 |
342 |
241 |
186 |
127 |
92 |
65 |
47 |
34 |
26 |
18 |
13 |
11 |
| Nenndrehzahl U/min |
1415 |
1014 |
375 |
276 |
194 |
150 |
1,3 |
76 |
53 |
38 |
28 |
21 |
15 |
11 |
8,8 |
| Bewertetes Drehmoment N.m |
0,024 |
0,034 |
0,083 |
0,11 |
0,16 |
0,21 |
0,27 |
0,38 |
0,53 |
0,74 |
0,91 |
1,2 |
1,7 |
2,3 |
2,8 |
| Zulässige Höchstbelastung in einer kurzen Zeit N.m |
1 |
1 |
3,5 |
3,5 |
3,5 |
3,5 |
7,5 |
7,5 |
7,5 |
7,5 |
9 |
9 |
9 |
9 |
9 |
Maß:
Bewegungsdurchmesser: 28mm (kundengerecht)
Wellenlänge: 20 Millimeter (kundengerecht)
Wellendurchmesser: 6mm (kundengerecht)
Stellen Sie Bewegungsgröße zur Verfügung, führen Sie Anforderung, Funktionsspannung, Nullastumwandlung, Leerlaufstrom, Last, Stallstrom, usw., IHREN MOTOR HERZUSTELLEN.
Über uns
Technologie Co., Ltd. Shenzhens Secore nimmt Berufs- an verschiedenem von den Motoren wie schwanzlosen DC-Motoren, gebürsteten DC-Hochspannungsmotoren, Gangmotoren, integriert R&D, Massenproduktion, Verkäufe teil und Service mit 25 mageren Fertigungsstraßen (z.Z. 3 automatische Fertigungsstraßen), die Monatskapazität von ununterbrochenen wachsenden 3 Million Einheiten und jährliche durchschnittliche Verkaufswert 40 Million Dollar.
Typische Anwendung:
| Prägungsmaschinenmotor |
langsamer Juicermotor |
Rollentürmotor |
| Druckmaschinenmotor |
saubererer Motor des Roboters |
Schiebetürmotor |
| Ofengangmotor |
Türmotor |
PTZ-Kameramotor |
| Schiebestangemotor |
Ventilatormotor |
Rasenmähermotor |
| Massagestuhlmotor |
Vorhangmotor |
medizinischer Robotermotor |
