Produkt-Beschreibung

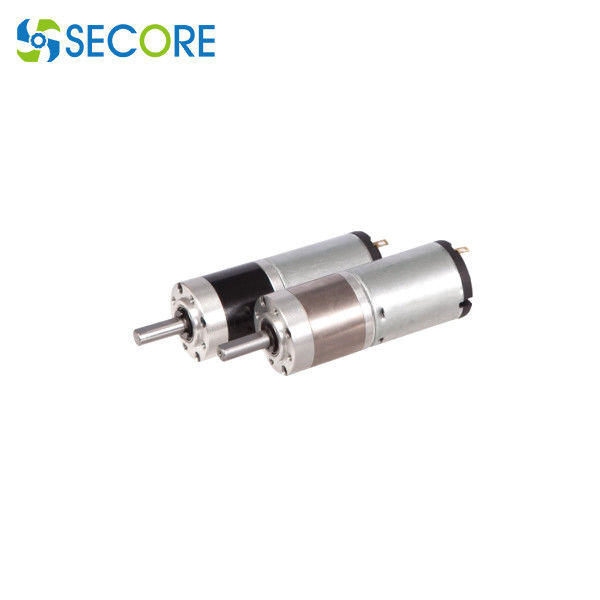

Getriebe-umschaltbarer drehmomentstarker Reduzierung DC-Gang-Motor 20RPM 35RPM OD28mm DCs 12V
Hauptmerkmale:
Bewegungsart: Bürsten Sie kommutierten DC-Motor
Getriebeart: Planetarisch
Durchmesser: Getriebe: 28mm; DC-Motor: 28mm
Gangverhältnis: 1:3.7~1:369
Kein Lastsstrom: 80mA; 100mA; 60mA
Nennstrom: 350mA; 370mA; 200mA
Keine Lastsgeschwindigkeit: 4000rpm; 5000rpm
Nenngeschwindigkeit: 2600rpm; 3450rpm; 4000rpm
Zulässiger Messbereich: 0.1N.m | 1.0N.m für S1 Arbeitszyklus
Nennleistung: 1.86W; 2.48W; 2.87W
IP-Bewertung: bis zu IP68
Gangbewegungsgröße:
Bewegungstechnische Parameter:
| Modell |
Nennspannung |
Leerlaufdrehzahl |
Leerlaufstrom |
Nenndrehzahl |
Bewertetes Drehmoment |
Spitzenleistung |
Nennstrom |
Stalldrehmoment |
Stallstrom |
| |
VDC |
U/min |
MA |
U/min |
mN.m |
W |
MA |
mN.m |
|
| DC2838-1240 |
12 |
4000 |
80 |
2600 |
7 |
1,86 |
350 |
20 |
0,75 |
| DC2838-1250 |
12 |
5000 |
100 |
3450 |
7 |
2,48 |
370 |
21,5 |
0,9 |
| DC2838-2450 |
24 |
5000 |
60 |
4000 |
6,9 |
2,87 |
200 |
22 |
0,6 |
Gangbewegungstechnische Parameter für DC2430-1245:
| Reduzierungsverhältnis |
3,7 |
5,2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
| Zahl von Räderwerken |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| Länge (L) Millimeter |
22,6 |
22,6 |
29,2 |
29,2 |
29,2 |
35,6 |
35,6 |
35,6 |
35,6 |
42 |
42 |
42 |
| Leerlaufdrehzahl U/min |
1078 |
772 |
286 |
211 |
148 |
78 |
56 |
40 |
29 |
21 |
15 |
11 |
| Nenndrehzahl U/min |
701 |
502 |
186 |
137 |
96 |
51 |
37 |
26 |
19 |
14 |
10 |
7 |
| Bewertetes Drehmoment N.m |
0,023 |
0,033 |
0,079 |
0,11 |
0,15 |
0,26 |
0,36 |
0,51 |
0,71 |
0,86 |
1 |
1 |
| Zulässige Höchstbelastung in einer kurzen Zeit N.m |
0,3 |
0,3 |
1,2 |
1,2 |
1,2 |
2,4 |
2,4 |
2,4 |
2,4 |
3 |
3 |
3 |
Gangbewegungstechnische Parameter für DC2430-1260:
| Reduzierungsverhältnis |
3,7 |
5,2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
| Zahl von Räderwerken |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| Länge (L) Millimeter |
22,6 |
22,6 |
29,2 |
29,2 |
29,2 |
35,6 |
35,6 |
35,6 |
35,6 |
42 |
42 |
42 |
| Leerlaufdrehzahl U/min |
1348 |
965 |
357 |
263 |
185 |
98 |
70 |
50 |
36 |
26 |
19 |
14 |
| Nenndrehzahl U/min |
930 |
666 |
246 |
182 |
128 |
68 |
49 |
35 |
25 |
18 |
13 |
9,3 |
| Bewertetes Drehmoment N.m |
0,023 |
0,033 |
0,079 |
0,11 |
0,15 |
0,26 |
0,36 |
0,51 |
0,71 |
0,86 |
1 |
1 |
| Zulässige Höchstbelastung in einer kurzen Zeit N.m |
0,3 |
0,3 |
1,2 |
1,2 |
1,2 |
2,4 |
2,4 |
2,4 |
2,4 |
3 |
3 |
3 |
Gangbewegungstechnische Parameter forDC2430-12100:
| Reduzierungsverhältnis |
3,7 |
5,2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
| Zahl von Räderwerken |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| Länge (L) Millimeter |
22,6 |
22,6 |
29,2 |
29,2 |
29,2 |
35,6 |
35,6 |
35,6 |
35,6 |
42 |
42 |
42 |
| Leerlaufdrehzahl U/min |
1348 |
965 |
357 |
263 |
185 |
98 |
70 |
50 |
36 |
26 |
19 |
14 |
| Nenndrehzahl U/min |
1078 |
772 |
286 |
211 |
148 |
78 |
56 |
40 |
29 |
21 |
15 |
11 |
| Bewertetes Drehmoment N.m |
0,023 |
0,032 |
0,078 |
0,11 |
0,15 |
0,26 |
0,36 |
0,5 |
0,7 |
0,85 |
1 |
1 |
| Zulässige Höchstbelastung in einer kurzen Zeit N.m |
0,3 |
0,3 |
1,2 |
1,2 |
1,2 |
2,4 |
2,4 |
2,4 |
2,4 |
3 |
3 |
3 |
Maß:
Bewegungsdurchmesser: 28mm (kundengerecht)
Wellenlänge: 20 Millimeter (kundengerecht)
Wellendurchmesser: 6 Millimeter (kundengerecht)
Stellen Sie Bewegungsgröße zur Verfügung, führen Sie Anforderung, Funktionsspannung, Nullastumwandlung, Leerlaufstrom, Last, Stallstrom, usw., IHREN MOTOR HERZUSTELLEN.
Bewegungslösung in den Fachgebieten:
| Druckermotor |
Kopierermotor |
Projektormotor |
| Reißwolfmotor |
chirurgischer Robotermotor |
medizinischer Mischermotor |
| Wasserpumpenmotor |
Vakuumpumpemotor |
Staubsaugermotor |
| Bindengewehrmotor |
Massagermotor |
Tretmühlenmotor |
| Mischmaschinenmotor |
Kehrmaschinemotor |
Rollenvorhangmotor |
